電廠智能安全防范系統主要由三部分構成：前端監控系統、傳輸網絡和監控中心設備。

1.前端監控設備

（1）視頻監控子系統

視頻監控子系統主要包含前端各個裝置的普通高清視頻監控、特殊場所的防爆高清監控、特殊區域的智能分析監控，該子系統主要負責全廠區的視頻圖像的采集，所有前端攝像機分辨率全部高于1080P。

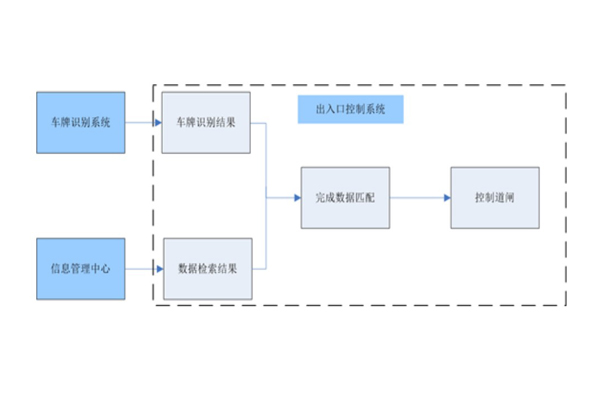

（2）卡口測速子系統

卡口測速子系統主要由車牌測速抓拍攝像機、LED補光燈、地感線圈組成，該子系統主要負責園區運煤車輛進出的速度控制和記錄，同時該系統和車輛過磅稱重系統進行對接，兩個系統可以實現相互聯動。

（3）門禁控制子系統

門禁控制子系統主要由門禁控制器、讀卡器、發卡器、開門按鈕、磁力鎖組成，該子系統可以通過中心管理平臺控制全廠區所有門禁的開啟和關閉，能夠接收全廠區所有門禁的狀態信息，門禁系統可與視頻監控系統實現聯動，并可以獲取門禁刷卡信息和視頻進行疊加。

（4）紅外雙鑒探測器

當檢測到移動物體時，通過開關量輸出報警信息到環境數據處理單元。動力環境主機可根據預置規則聯動相應功能：報警信息上傳中心，使管理人員了解進入現場的移動物體；聯動相應的警號，調用預置位，啟動報警錄像等。

（5）紅外對射探測器

一旦有不法人員想通過圍墻翻入廠區，就會立即觸發報警，報警通過開關量輸出到環境數據處理單元。環境數據處理單元可根據預置規則聯動相應功能：報警信息上傳中心，保安人員可以迅速來到事發地點；觸發聲光報警器，震懾非法闖入者；聯動相應的燈光照明，調用預置位，啟動報警錄像等。

2.信息傳輸設備

考慮視頻監控系統占用帶寬較大，本次系統傳輸子系統的設計為CCTV監控系統單獨鋪設一套獨立的專用網絡，視頻監控系統獨立運行在視頻監控專用網絡里，不影響廠區其他各類裝置的生產和數據的采集，本系統采用光纖傳輸方式，前端各類裝置采用二層以太網交換機，各機柜間和全廠控制中心采用三層以太網交換機，最終實現整個網絡的連通。

3.監控中心設備

（1）存儲設備

存儲子系統實現真?zhèn)€系統中的存儲管理，包括所有機柜間的NVR、控制中心的磁盤陣列，前端實現7*24小時不間斷存儲不少于30天，重點區域?qū)崿F(xiàn)6個月的存儲時間，報警錄像和重點區域錄像備份錄像存儲在控制中心的磁盤陣列中。

（2）顯示設備

全廠控制中心顯示子系統主要通過DLP/LCD拼接大屏顯示全廠所有視頻畫面、生產數據、報警畫面彈出、電子地圖等。

（3）控制設備

控制子系統主要是通過控制中心的視頻綜合平臺控制視頻和數據上墻，實現視頻畫面在大屏上的拼接、分割、漫游、開窗等功能。
