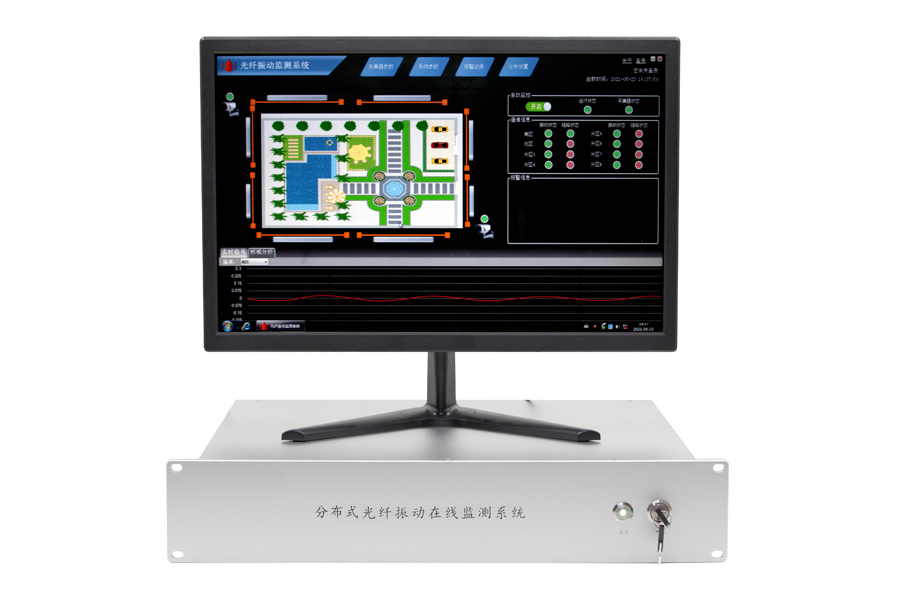

分布式光纖DVS振動監測主要由DVS主機、感振光纜（或普通通信光纜）、監測軟件和算法構成，基于相位解調技術，通過探測干涉瑞利回波散射光，光電轉換后識別出光纜振動位置的相位、偏振態等信息，并借助解調算法實現分布式微振動（泄漏）的實時監測，本系統探測距離最大可達50公里，可實現5公里定位精度1-2米，15公里范圍內定位精度2-5米，50公里范圍內定位精度10-20米的目標，對于強振信號可以實時準確識別出外界振動源的頻率和時域波形，精準分析出振動源的時頻特性，同時對簡單敲擊等振動源進行音頻還原，實現在監控中心即可聽到現場敲擊振動聲音的能力。

系統特點

• 具有敲擊等音頻還原功能

• 具有短信報警功能

• 具有故障報警功能

• 具有振動聲音報警功能

• 具有GIS地圖定位功能

• 具有振動信號頻率識別功能

• 具有振動信號波形還原功能

• 具有系統遠程調試功能等

技術參數

• 通道數：1，多通道可定制

• 最大監測距離：50公里

• 波長：1550nm

• 距離分辨率：1-10米

• 距離定位精度：1-20米

• 可識別振動信號頻率范圍：<=500Hz

• 光纖接口：SC/APC

• 響應時間：1-3s

• 通訊接口：千兆網

• 光纖類型：?jiǎn)文?52D光纜

• 工作溫度：<50°C

• 工作濕度：<95%RH

• 電源類型：AC220V，50Hz或DC12V可選
