高壓電纜故障預警與精確定位系統，具備電纜運行狀態監測、異常狀態預警及故障診斷功能，快速判斷電纜線路故障，確定故障點位置，大大縮短故障探尋時間，便于快速修復電纜故障，提高供電系統可靠性。

1.系統原理

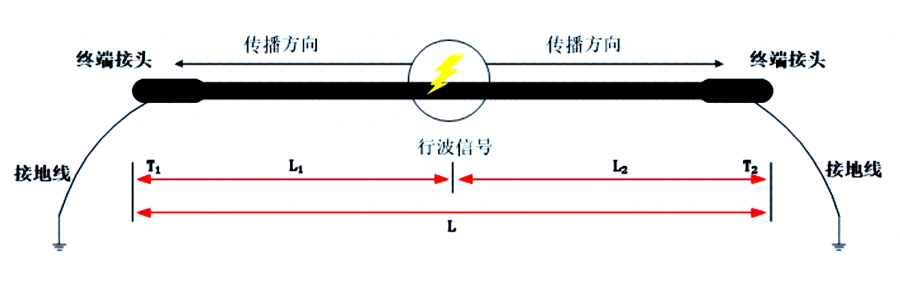

高壓電纜故障預警與精確定位系統基于行波定位原理，采用衛星/光纖精確授時，在電纜發生故障后，快速精確定位故障點，幫助檢修人員快速找到故障點并排除故障，減少不必要的停電時間。在電纜長度已知的情況下，系統利用行波測量原理實現故障點精確定位。

系統需要在目標電纜終端接頭安裝兩臺故障定位在線監測裝置，各裝置以衛星/光纖方式同步時鐘，通過安裝在目標電纜終端接頭本體/接地線上的行波傳感器耦合故障信號，結合安裝在目標電纜終端接頭本體/接地線上的故障電流傳感器記錄電纜發生故障時的本體電流變化趨勢和波形數據，在后端監控平臺根據監測裝置采集到的行波脈沖信號和時標信息計算故障點位置。

2.系統功能特點

• 電纜故障臨近預警，實現對缺陷電纜接頭、本體的故障位置預警。

• 電纜故障精確定位，能夠在電纜故障發生后，快速精確定位故障點，幫助檢修人員快速找到故障點并排除故障,盡快恢復供電。

• 在實現電纜監測時，無需對電纜原有結構進行更改。

• 系統采樣率為200MHz，可實現0.1MHz～60MHz故障信號的采集，定位分辨率高。

• 系統具備GPS/光纖方式同步時鐘功能。

• 數據通訊接口采用≤1000Mbps以太網口，適用于多種通訊模塊。

• 行波采集通道與電流采集通道同步采集，全頻段覆蓋常見故障類型信號。
